ТЕФОНД - вне всяких сомнений, самая современная система для обеспечения долговечной гидроизоляции и надежной защиты от сырости. Особая форма поверхности делает ТЕФОНД уникальным: специальный замок расширяет возможности применения материала и обеспечивает быстроту и точность укладки. Передовая технология соединения листов мембраны позволяет укладывать ее в вертикальном направлении. Мембраны ТЕФОНД имеют единый размер и поставляются в рулонах длиной 20 м и шириной 2,07 м, что обеспечивает удобство защиты стен, фундаментов, межэтажных перекрытий и кровель любых размеров: лишнюю часть мембраны легко отрезать, а при хранении рулонов складские площади сокращаются более чем на 50%.

Общие сведения

Надежная защита, обеспечение гидроизоляции и отсутствия сырости в зданиях - это одна из главных задач современного строительного проектирования. Тех, кто понимает, как важно обеспечить надежность и безопасность зданий и сооружений, уже не устраивают существующие в настоящее время системы гидроизоляции; поэтому и была разработана мембрана HDPE. Мембрана ТЕФОНД изготовлена из полиэтилена высокой плотности, который характеризуется высокой прочностью и стойкостью к воздействию различных веществ; это продукт, который, благодаря многочисленным выступам, позволяет вентилировать защищаемые поверхности и отводить от них влагу.

Материалы Тефонд

ТЕФОНД - защита и барьер

Вес:	600 г/м2
Габарит, толщина мембраны:	8 мм
Давление:	> 250 кН/м
Диапазон рабочих температур:	от -50 до +80 °С
Длина:	20 м
Звукопоглощение:	14 дБ при 500 Гц
Максимальное относительное удлинение:	25%
Максимальное усилие разрыва:	> 300 Н / 5 см
Материал:	ПВП (полиэтилен высокой плотности)
Объем воздушного зазора:	5,7 л/м2
Цвет:	черный
Ширина:	2,07 м
Ширина с однорядным замком:	1,98 м

ТЕФОНД ПЛЮС - защита и дополнительная гидроизоляция

Вес:	670 г/м2
Габарит, толщина мембраны:	8 мм
Давление:	> 300 кН/м
Диапазон рабочих температур:	от -50 до +80 °С
Длина:	20 м
Максимальное относительное удлинение:	25%
Максимальное усилие разрыва:	> 350 Н / 5 см
Материал:	ПВП с герметиком в замке
Объем воздушного зазора:	5,7 л/м2
Цвет:	черный
Ширина:	2,07 м
Ширина с однорядным замком:	1,89 м

ТЕФОНД АЙЧ П? - гидроизоляция и сопротивление нагрузкам

Вес:	850 г/м2
Габарит, толщина мембраны:	8,5 мм
Давление:	> 450 кН/м
Диапазон рабочих температур:	от -50 до +80 °С
Длина:	20 м
Максимальное относительное удлинение:	25%
Максимальное усилие разрыва:	> 600 кН / 5 см
Материал:	упрочненный ПВП с герметиком в замке
Объем воздушного зазора:	5,6 л/м2
Цвет:	серебристо-серый
Ширина:	2,07 м
Ширина с двухрядным замком:	1,89 м

ТЕФОНД ДРЕЙН - дренаж и защита

Вес:	740 г/м2
Вес мембраны:	600 г/м2
Вес полиэстра:	120 г/м2
Водопропускная способность:	100 г/м2 с (полиэстер)
Габарит, толщина мембраны:	8 мм
Давление:	> 250 кН/м
Диапазон рабочих температур:	от -50 до +80 °С
Длина:	20 м
Максимальное относительное удлинение:	25% (Тефонд), 50% (полиэстер)
Максимальное усилие разрыва:	> 600 Н / 5 см (Тефонд), > 250 Н / 5 см (полиэстер)
Материал:	ПВП + нетканый полиэстер
Объем воздушного зазора:	5,7 л/м2
Цвет:	черный + белый
Ширина:	2,07 м
Ширина с однорядным замком:	1,98 м

ТЕФОНД ДРЕЙН ПЛЮС - дренаж и гидроизоляция

Вес:	780 г/м2
Вес мембраны:	660 г/м2
Вес полиэстра:	100 г/м2
Водопропускная способность:	17 г/м2 с (геотекстиль)
Габарит, толщина мембраны:	8 мм
Давление:	> 300 кН/м
Диапазон рабочих температур:	от -50 до +80 °С
Длина:	20 м
Максимальное относительное удлинение:	25%
Максимальное усилие разрыва:	> 350 Н / 5 см (Тефонд Плюс), 900 Н / 5 см (геотекстиль)
Материал:	ПВП с герметиком в замке + геотекстиль (полипропилен)
Объем воздушного зазора:	5,7 л/м2
Цвет:	черный + черный
Ширина:	2,07 м
Ширина с двухрядным замком:	1,89 м

Технические характеристики

С?СТЕМА ЗАЩ?ТЫ ? Г?ДРО?ЗОЛЯЦ?? ТЕФОНД

ТЕФОНД – ПВП - мембрана ячеистой конструкции с одинарным или двойным механическим замком, оснащенная целевыми покрытиями (ПВП – полиэтилен высокой плотности)

Комплектующие:

Защитный ПВП - профиль, 2000х70х25мм + 4 гвоздя 25мм (сталь оцинк.) - защита от попадания воды, грунта + вентиляция.
ПВП - шайба, высота 9мм + гвоздь 25мм (сталь оцинк.) – фиксация мембраны, шаг крепления - 30см.
Самокл. лента Элотен (СБС битум), рулон 10х0,2м; толщина 1,5мм (герметизация внештатных соединений: поперечные нахлесты Тефонда, углы, примык.к окнам, трубам).

Технические данные	Ед. изм.	Тефонд	Тефонд ПЛЮС	Тефонд HP	Тефонд ДРЕЙН	Тефонд ДРЕЙН ПЛЮС
Особенности мембраны, целевое покрытие		одинарный/двойной механический замок	двойной механический замок с двойным нанесенным герметиком	усиленная мембрана, двойной механический замок с двойным нанесенным герметиком	одинарный механический замок, геотекстиль – нетканое полотно из полиэфира	двойной механический замок с двойным нанесенным герметиком, геотекстиль – полипропилен
Основные функции		Защита гидроизоляции стен фундаментов, гидроизоляция фундаментных плит, звукоизоляция межэтажных перекрытий, замена подготовки фундамента	Защита гидроизоляции плюс дополнительная гидроизоляция плоских кровель, промышленных полов, гидротехнических сооружений, полигонов ТБО, железных и автомобильных дорог	Армирование и гидроизоляция автомобильных и железных дорог, гидроизоляция тоннелей	Защита гидроизоляции фундаментов и дренаж	Защита гидроизоляции , дополнительная гидроизоляция и дренаж фундаментов, подпорных стенок, висячих садов
Цвет мембраны		черный	черный	серебристый	черный + белый	черный + черный
Длина рулона	м.п	20
Ширина рулона	м.п	2,07
Площадь рулона	м²	41,4
Толщина материала	мм	0,65	0,7	0,9	0,65	0,65
Толщина мембраны (с выступами)	мм	8,5	8,5	8,5	9,5	9,5
Полезная ширина рулона	м²	1,98/1,89	1,89	1,89	1,98	1,89
Вес	кг/м²	0,6	0,67	0,85	0,74 (0,6 кг/м² – вес покрытия, 0,14 кг/м² - вес полотна)	0,78 (0,67 кг/м² – вес покрытия, 0,11 кг/м² - вес полотна)
Разрывная нагрузка при растяжении	Н/см	300	350	600	300	600
Относит. удлинение при растяжении	%	25
Предел прочности при сжатии	кН/м²	250	300	450	250	300
Предел прочности при сдвиге	Н/см	4,0	4,1	4,0	4,2	4,1
Объем воздушного зазора	л/м²	5,7
Звукопоглощение	дБ	14 дБ при 500 Гц
Диапазон рабочих температур	°С	от -50 до +80

?нструкция по укладке

После измерения высоты стены, которую необходимо защитить, отрежьте лист покрытия нужной длины.

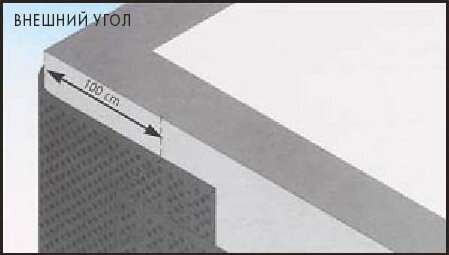

ТЕФОНД укладывается сверху вниз, слева направо. Начинать следует от края стены, или отступив 1 метр от любого угла (для того, чтобы впоследствии покрыть его целым листом).

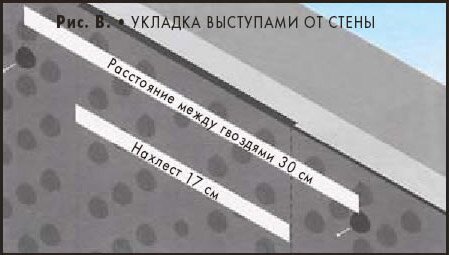

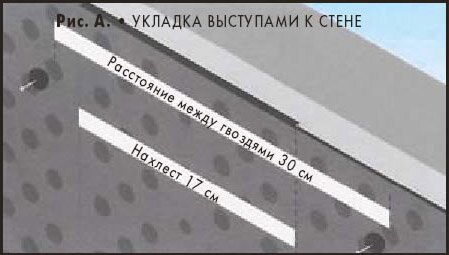

Необходимо убедиться, что опорные выступы, расположенные в центре соединения, находятся на правой стороне. При помощи уровня убедитесь в том, что покрытие размещено точно, а затем прикрепите его к стене, вбивая по гвоздю через каждые 30 см от верхнего края полотна. При этом необходимо использовать крепежные шайбы, вставляя их во второй ряд гнезд и отступая не менее 3 см от края (см. иллюстрации А и Б).
После того как поверхность стен по всему периметру закрыта, соедините первый лист мембраны с последним, сделав нахлест примерно в 40 см. Отрежьте излишек материала. Убедитесь, что выступы одного листа заходят в гнезда другого. Скрепите шов соединения при помощи ленты ЭЛОТЕН.
